该实验报告基本按照参考文献，但改正了一些笔误/错误并按照我实际运行结果修改了部分值。

实验目的

• 深入理解操作系统的段、页式内存管理，深入理解段表、页表、逻辑地址、线性地址、物理地址等概念；
• 实践段、页式内存管理的地址映射过程；
• 编程实现段、页式内存管理上的内存共享，从而深入理解操作系统的内存管理。

实验任务

1. 用 Bochs 调试工具跟踪 Linux 0.11 的地址翻译（地址映射）过程，了解 IA-32 和 Linux 0.11 的内存管理机制；
2. 在 Ubuntu 上编写多进程的生产者—消费者程序，用共享内存做缓冲区；
3. 在信号量实验的基础上，为 Linux 0.11 增加共享内存功能，并将生产者—消费者程序移植到 Linux 0.11。

实验内容

IA-32 的地址翻译过程

1. 启动调试器

• 将 test.c 测试程序拷贝到 linux0.11 系统下

1
2
3
4
5
6
7

cd oslab_Lab6
sudo ./mount-hdc
cp test.c hdc/usr/root/
sudo umount hdc
// 启动 linux-0.11
./dbg-asm
c              // 运行到断点位置

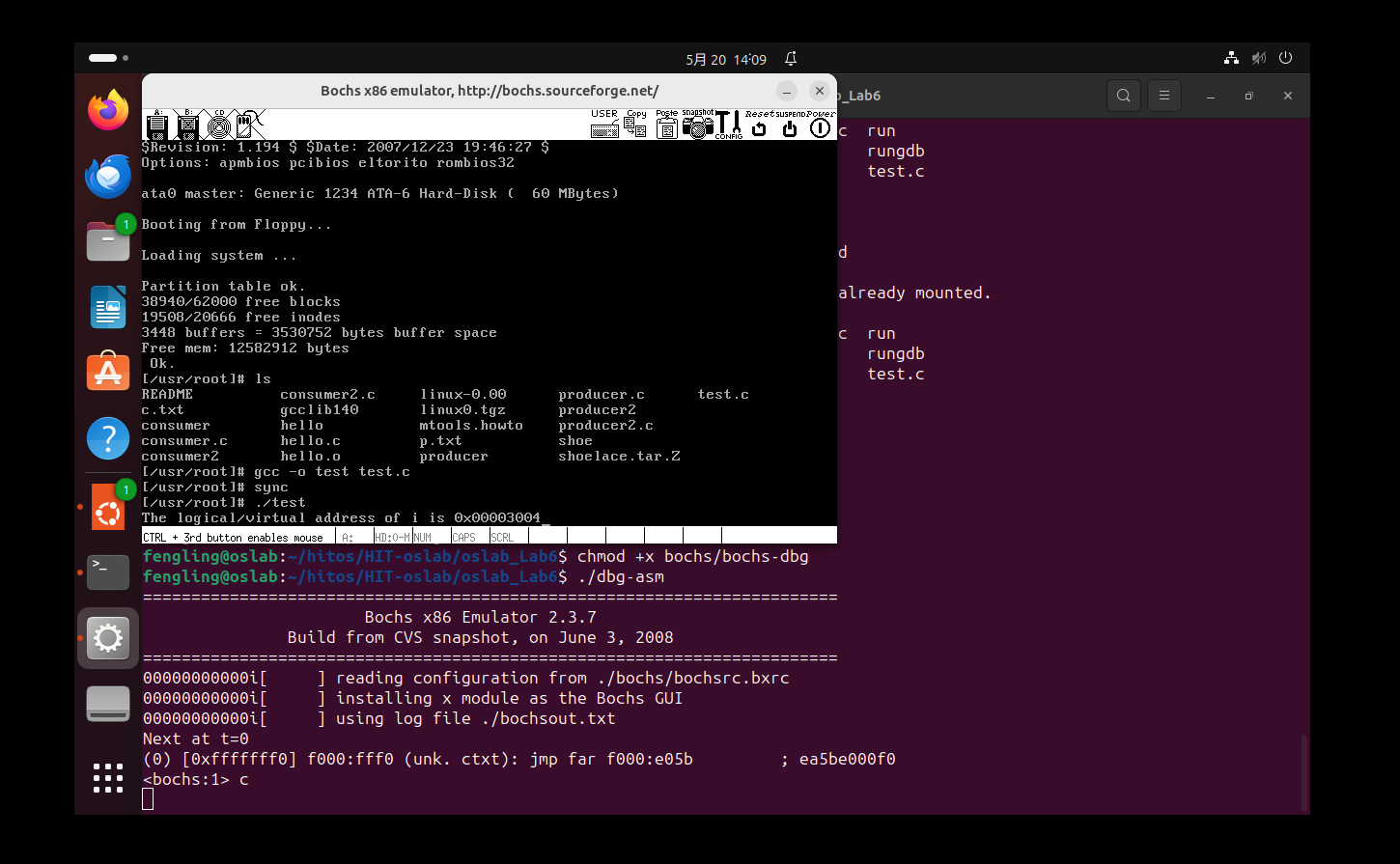

2. 编译并运行 test.c

• linux-0.11 系统下编译运行 test.c

1
2

gcc -o test test.c
./test

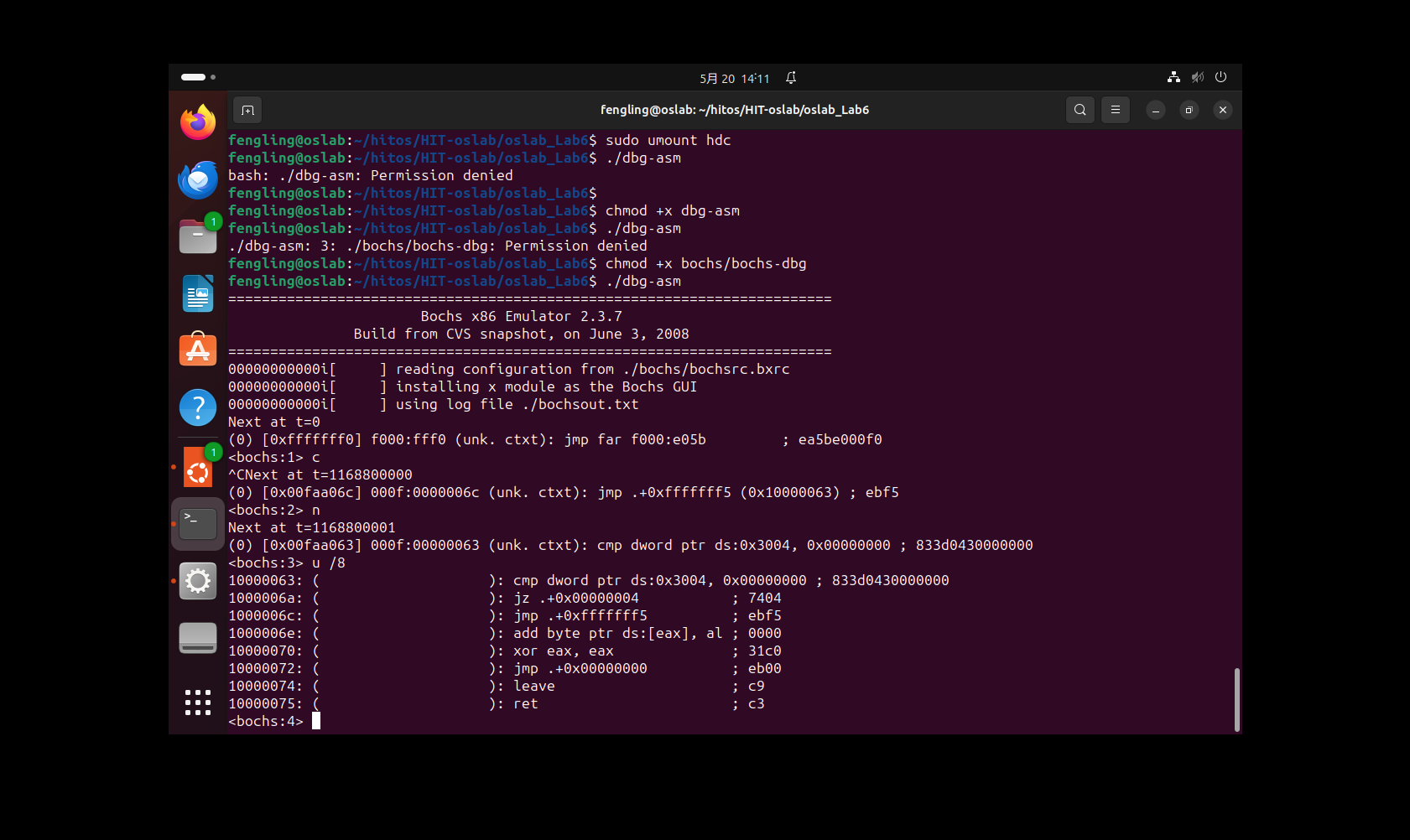

3. 暂停

• 在命令行窗口按 Ctrl+c，Bochs 会暂停运行态。绝大多数情况下都会停在 test 内。
• 其中的 000f 如果是 0008，则说明中断在了内核里。那么就要 c，然后再 Ctrl+c，直到变为 000f 为止。
• 如果显示的下一条指令不是 cmp …（这里指语句以 cmp 开头），就用 n 命令单步运行几步，直到停在 cmp 。

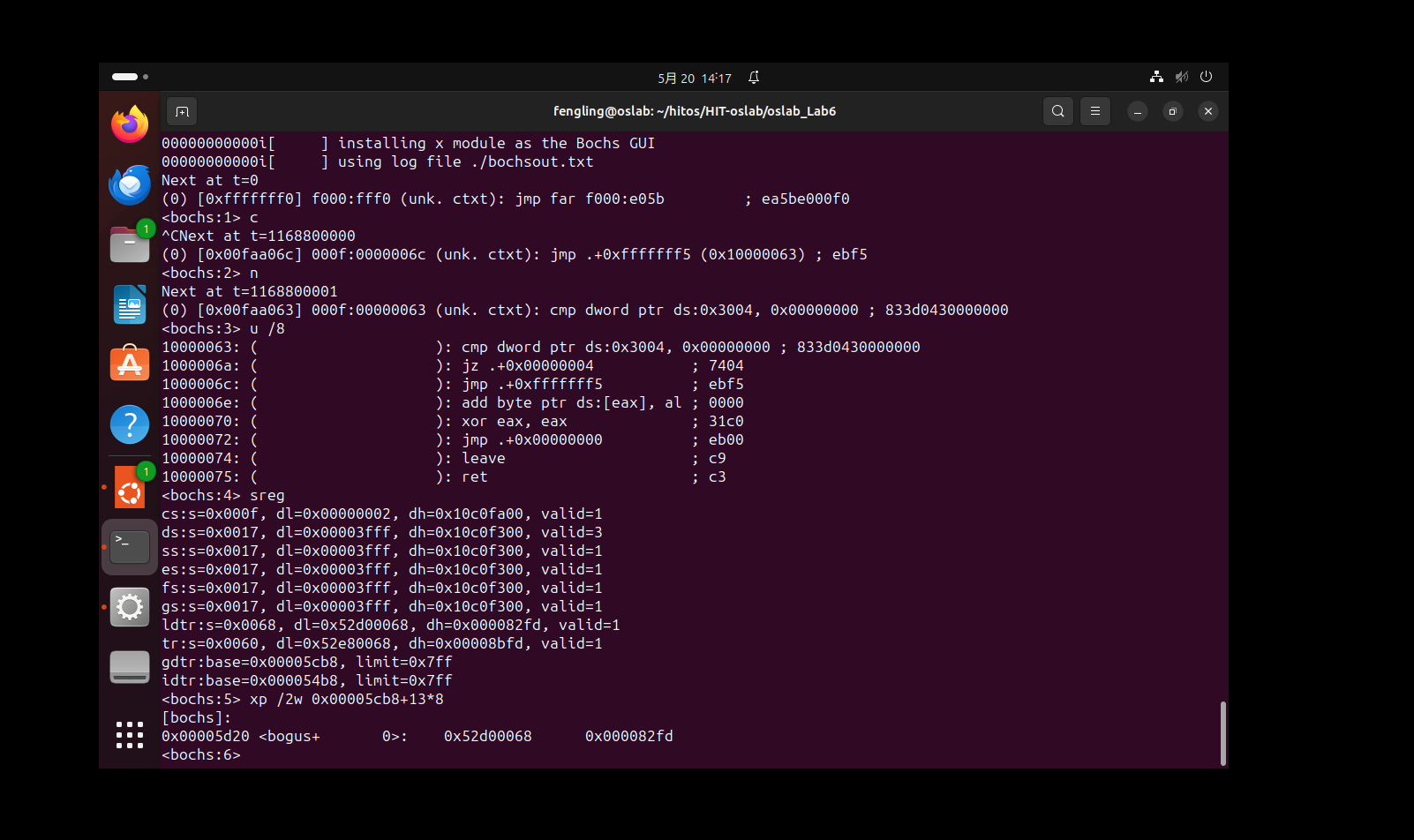

• 使用命令 u /8，显示从当前位置开始 8 条指令的反汇编代码。
• 这就是 test.c 中从 while 开始一直到 return 的汇编代码。变量 i 保存在 ds:0x3004 这个地址，并不停地和 0 进行比较，直到它为 0，才会跳出循环。

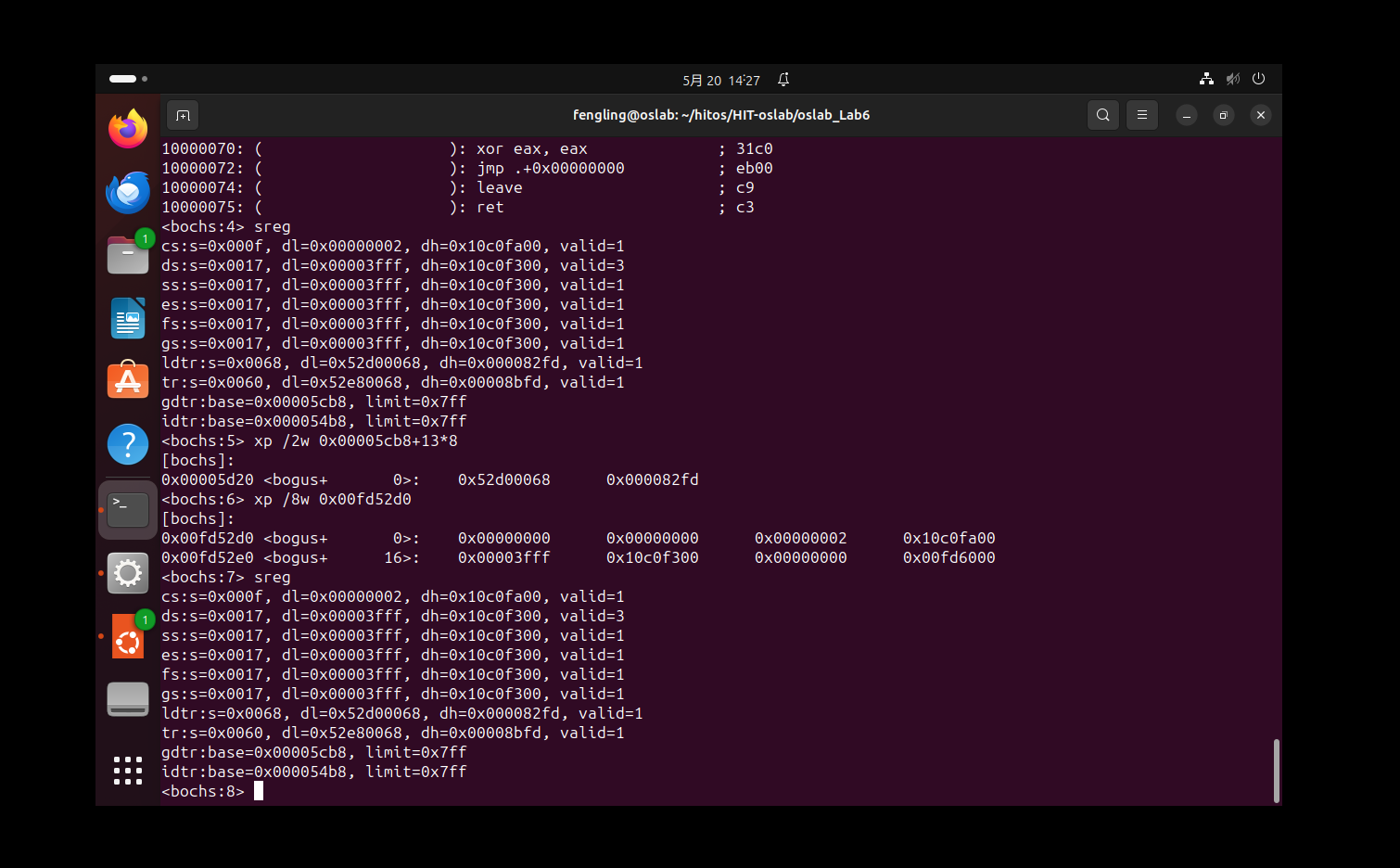

4. 使用sreg 指令查段表，计算 DS 线性地址

• ds:0x3004 是虚拟地址，应用程序都有一个段表，叫 LDT。
• ldtr 寄存器表示 LDT表存放在 GDT 表的位置。

• 0x0068 = 0000000001101000，则存放在 GDT 表的 1101（二进制）=13（十进制）号位置

逻辑地址由段选择子（Segment Selector）和段内偏移（Offset）组成。段选择子是一个 16 位的值，它并不直接是内存地址，而是用于在描述符表中查找对应的段描述符。

5. 在 GDT 表中查找 LDT 表

• GDT 表中的每一项占 64 位（8 个字节），所以我们要查找的项的地址是 0x00005cb8+13*8。xp 是用于查看内存内容的调试指令，w表示显示两个字（b-BYTE, h-WORD, w-DWORD, g-DWORD64）
• xp /2w 0x00005cb8+13*8


  此时可以发现，和前面sreg指令中ldtr后面的dl和dh值一样（这是Bochs 调试器自动计算出的）

6. 利用 GDT 表中描述符计算 LDT 表线性地址

• 描述符为“0x52d00068 0x000082fd”，-> 0x 00 fd 52d0 （前面32位对应下面行，后面32位对应上面行）

段描述符结构：

段描述符是一个 64 位（8 字节）的数据结构，存储着段的详细信息。它决定了段的基地址（Base Address）、限长（Limit）以及各种属性（Attributes）。

• 根据该地址，找到了 LDT 表位置。
• xp /8w 0x00fd52d0

1. 段寄存器（段选择子） DS 从 LDT 表获取段描述符

• sreg 指令获取 DS 寄存器内容

1
2

<bochs:8> sreg
ds:s=0x0017, dl=0x00003fff, dh=0x10c0f300, valid=3

逻辑地址由段选择子（Segment Selector）和段内偏移（Offset）组成。段选择子是一个 16 位的值，它并不直接是内存地址，而是用于在描述符表中查找对应的段描述符。

例如，在实验中，DS 寄存器的值为 0x0017。
0x0017 的二进制表示为 0000 0000 0001 0111。

• 索引：0000 0000 00010 (位 3-15) = 00010 (二进制) = 2 (十进制)。这表示 DS 段描述符在 LDT 中是第 2 项（从 0 开始计数，即第三个描述符）。
• TI：1 (位 2)。这表示 DS 段描述符在 LDT 中查找。
• RPL：11 (位 0-1) = 3 (十进制)。表示请求特权级为 3（用户态）。

RPL：即如果 RPL 的数值大于 CPL（数值越大，权限越小），则用 RPL 的值覆盖 CPL 的值，即 CPR, RPL ≤ DPL
TI：TI=0，在 GDT 表中查； TI = 1，在 LDT 表中查。

• ds = 0x0017 = 0001 0111，即RPL = 11， TI = 1，索引 = 10，即在 LDT 表中索引为 2 的描述符（即第三个），即0x00003fff 0x10c0f300 为搜寻很久的 DS 段描述符了。

  此时可以发现，和前面sreg指令中ds后面的dl和dh值一样（这是Bochs 调试器自动计算出的）

根据段选择子ldtr在GDT表中找到了LDT表中的段描述符，计算线性地址，该线性地址其实bochs调试器在ldtr寄存器后面的dh、dl中已经计算好了，可以供我们验证；
根据段选择子DS在LDT表中找到DS的段描述符，计算线性地址，该线性地址其实bochs调试器在DS寄存器后面的dh、dl中已经计算好了，可以供我们验证。

8. 利用 LDT 表中段描述符计算 DS 线性地址（段基址）

• 由段描述符 0x00003fff 0x10c0f300 可以计算得到段基址为 0x 10 00 0000，所以 ds:0x3004 的线性地址为 0x10003004。

段描述符是一个 64 位（8 字节）的数据结构，存储着段的详细信息。它决定了段的基地址（Base Address）、限长（Limit）以及各种属性（Attributes）。

在实验中，DS 的段描述符为 0x00003fff 0x10c0f300。我们将其拆分为高 32 位和低 32 位进行分析：

• 高 32 位：0x10c0f300
  • Base [31:24]：0x10 (位 24-31)
  • G：取决于具体的位，例如 1
  • D/B：取决于具体的位，例如 1
  • P：1 (位 47)，表示段存在。
  • DPL：11 (位 45-46)，即 3。
  • S：1 (位 44)，表示这是一个代码或数据段。
  • Type：C0 部分决定，例如 1010 (可写数据段)。
• 低 32 位：0x00003fff
  • Base [15:0]：0x0000 (位 0-15)
  • Limit [15:0]：0x3fff (位 0-15)

将段基地址的三个部分 (Base [31:24], Base [23:16], Base [15:0]) 组合起来，可以得到完整的 32 位段基地址。
例如，0x00003fff 0x10c0f300 经过组合，其段基地址为 0x10000000。
加上段内偏移 0x3004，最终计算得到的线性地址为 0x10000000 + 0x3004 = 0x10003004。

1. 查页表，由线性地址计算物理地址

   页目录号（10位）、页表号（10位）和页内偏移（12位）

• 线性地址 0x10003004：页目录号 = 64， 页号 = 3， 页内偏移 = 4

线性地址结构：

例如，线性地址 0x10003004 的二进制表示为 0001 0000 0000 0000 0011 0000 0000 0100。

• 页目录号：0001 0000 00 (位 22-31) = 01000000 (二进制) = 64 (十进制)。
• 页表号：00 0000 0011 (位 12-21) = 0000000011 (二进制) = 3 (十进制)。
• 页内偏移：0000 0000 0100 (位 0-11) = 0x004 (十六进制)。

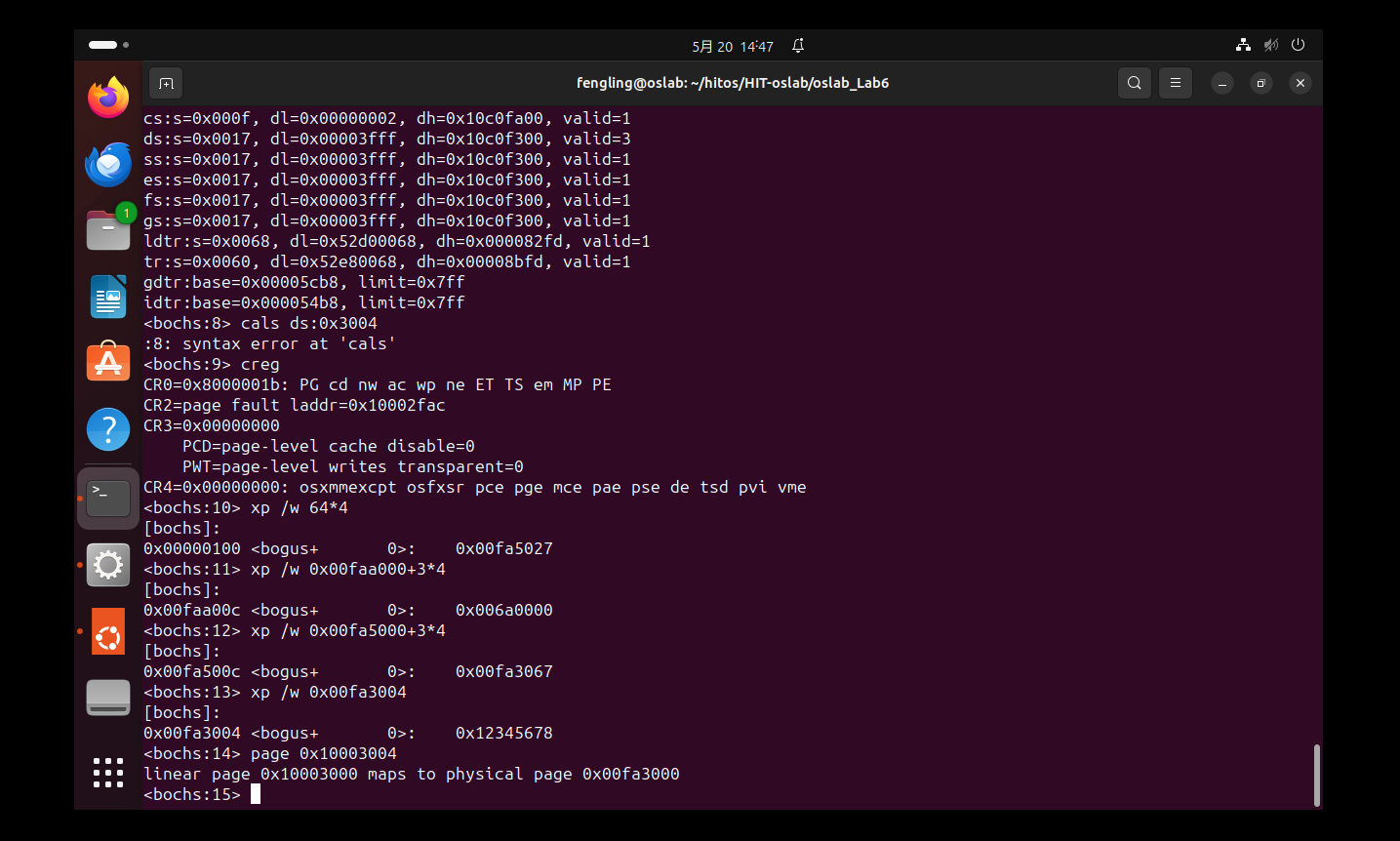

• 页目录表的位置由 CR3 寄存器指引, creg 命令可以查看：

• 说明页目录表的基址为 0
• 页目录表和页表中的内容很简单，是 1024 （2^10）个 32 位数，表大小刚好为4K。用以下指令可以在页目录表中查找到页目录项

1

xp /w 0+64*4

页目录项 (PDE) 和 页表项 (PTE) 结构：

页目录项和页表项都是 32 位（4 字节）的数据结构，它们指向下一级页表或最终的物理页。

• 查找页目录表：

  • CR3 寄存器存储页目录表的物理基地址，在实验中显示为 0x00000000。
  • 通过 xp /w 0 + 64 * 4，我们查找页目录表中索引为 64 的页目录项。结果是 0x00fa5027。
  • 从这个页目录项中，提取页表物理地址：0x00fa5000 (高 20 位)。0x27 是属性位（P=1，R/W=1，U/S=0 等）。

• 查找页表：

  • 页表物理地址是 0x00fa5000。
  • 通过 xp /w 0x00fa5000 + 3 * 4，我们查找页表中索引为 3 的页表项。结果是 0x00fa3067。
  • 从这个页表项中，提取物理页框号：0x00fa3000 (高 20 位)。同样，0x67 是属性位。

• 计算物理地址：

  • 将物理页框号 0x00fa3000 与页内偏移 0x004 相加，最终得到变量 i 的物理地址：0x00fa3000 + 0x004 = 0x00fa3004。

可以通过两种方式验证：

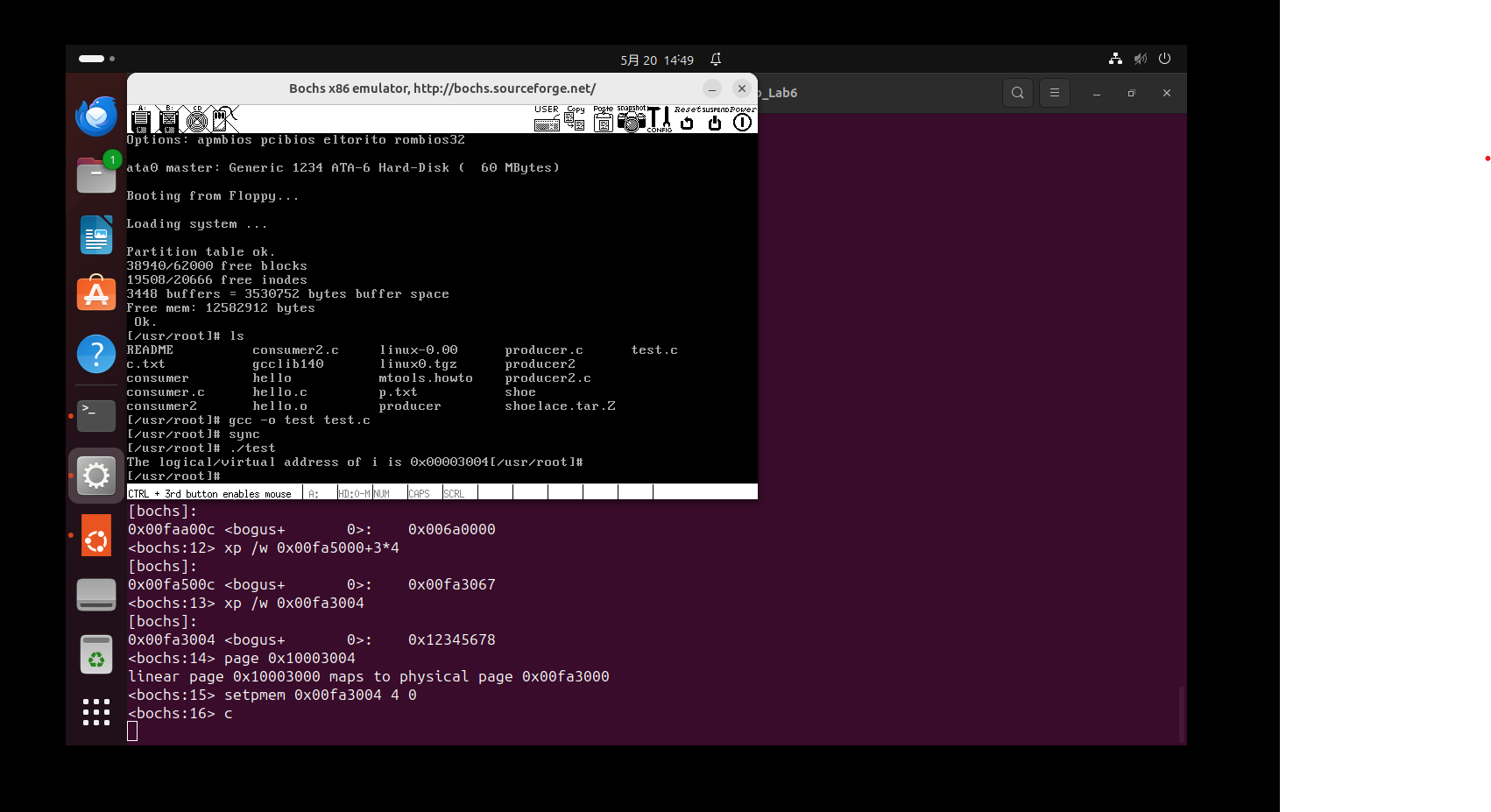

基于线性地址 0x10003004 ，使用 page 指令：

1
2

page 0x10003004
linear page 0x10003000 maps to physical page 0x00fa3000

基于物理地址 0x00fa3004，使用 xp 指令查看地址中存放的一个字节：

1
2

xp /w 0x00fa3004
0x00fa3004 : 0x12345678

10. 修改内存来改变 i 的值，使程序退出循环

• 将从 0x00fa3004 地址开始的 4 个字节都设为 0

1

setpmem 0x00fa3004 4 0

• 然后再用 c 命令继续 Bochs 的运行，可以看到 test 退出了，说明 i 的修改成功了，此项实验结束。

在 Linux 0.11 中实现共享内存

本次实验将在 Lab6 信号量的实现和应用 实验的基础上，使用共享内存替换文件缓冲区，来完成生产者和消费者两个程序。

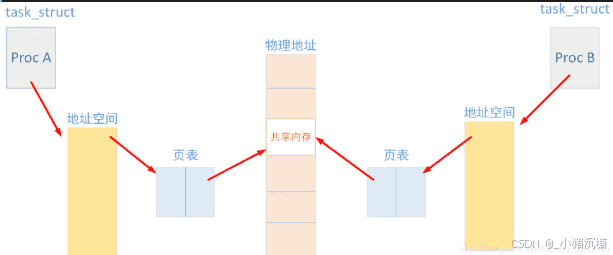

Linux 中，将不同进程的虚拟地址空间通过页表映射到物理内存的同一区域，实现共享内存。

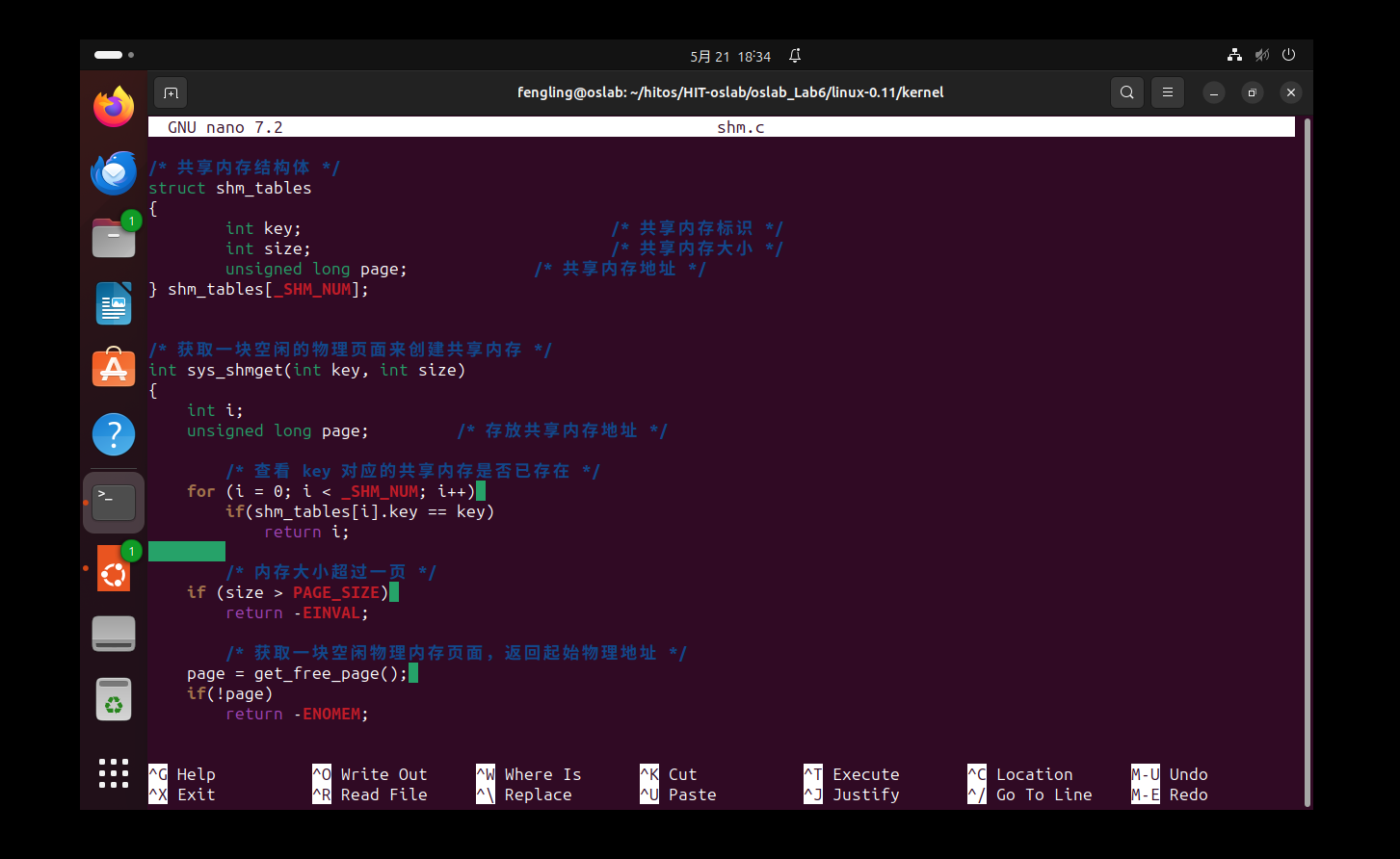

1. 新建文件kernel/shm.c，实现共享内存

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65

#include <asm/segment.h>
#include <linux/kernel.h>
#include <linux/sched.h>
#include <linux/mm.h>
#include <errno.h>

#define _SHM_NUM 20

/* 共享内存结构体 */
struct shm_tables
{
    int key;                /* 共享内存标识 */
    int size;                /* 共享内存大小 */
    unsigned long page;        /* 共享内存地址 */
} shm_tables[_SHM_NUM];


/* 获取一块空闲的物理页面来创建共享内存 */
int sys_shmget(int key, int size)
{
    int i;
    unsigned long page;        /* 存放共享内存地址 */

    /* 查看 key 对应的共享内存是否已存在 */
    for (i = 0; i < _SHM_NUM; i++)
        if(shm_tables[i].key == key)
            return i;

    /* 内存大小超过一页 */
    if (size > PAGE_SIZE)
        return -EINVAL;

    /* 获取一块空闲物理内存页面，返回起始物理地址 */
    page = get_free_page();
    if(!page)
        return -ENOMEM;

    /* 记录到共享内存表中 */
    for (i = 0; i < _SHM_NUM; i++) {
        if(shm_tables[i].key == 0) {
            shm_tables[i].key = key;
            shm_tables[i].size = size;
            shm_tables[i].page = page;
            return i;
        }
    }
    return -1;  /* 共享内存数量已满 */
}

/* 将指定物理页面映射到当前进程的虚拟内存空间 */
void * sys_shmat(int shmid)
{
    int i;
    unsigned long data_base;

    /* 判断共享内存 shmid 是否越界 及 共享内存是否存在 */
    if (shmid < 0 || shmid >= _SHM_NUM || shm_tables[shmid].key == 0)
        return -EINVAL;

    /* 把物理页面映射到进程的虚拟内存空间，映射到代码段+数据段后，堆栈段前 */
    put_page(shm_tables[shmid].page, current->brk + current->start_code);
    /* 修改总长度，brk为代码段和数据段的总长度 */
    current->brk += PAGE_SIZE;
    return (void*)(current->brk - PAGE_SIZE);
}

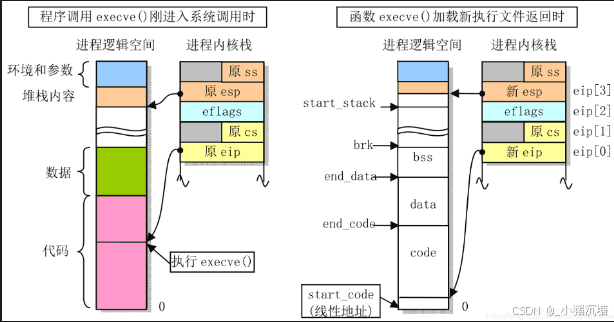

• brk 为代码段和数据段的总长度，brk + start_code 即为代码段+数据段结束的位置；start_stack 为栈的起始地址。
• 因此，将物理内存映射到虚拟内存处，brk 和 start_stack 之间的空间为栈准备，栈底是闲置的（栈是往低地址方向扩展的），可将共享内存映射到这块空间。

2. 修改文件 include/unistd.h ，新增全局函数

1
2

#define __NR_shmget     76
#define __NR_shmat      77

3. 修改 /kernel/system_call.s ，需要修改总的系统调用数

1

nr_system_calls = 78

4. 修改 /include/linux/sys.h ，声明全局新增函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14

/* 实验6 */
extern int sys_sem_open();
extern int sys_sem_wait();
extern int sys_sem_post();
extern int sys_sem_unlink();
/* 实验7 */
extern int sys_shmget();
extern int sys_shmat();

fn_ptr sys_call_table[] = {
//...sys_setreuid,sys_setregid,sys_whoami,sys_iam,
sys_sem_open,sys_sem_wait,sys_sem_post,sys_sem_unlink, /* 实验6 */
sys_shmget, sys_shmat   /* 实验7 */
};

5. 修改 linux-0.11/kernel/Makefile，添加 sem.c 编译规则

1
2
3
4
5
6
7

OBJS  = sched.o system_call.o traps.o asm.o fork.o \
	panic.o printk.o vsprintf.o sys.o exit.o \
	signal.o mktime.o who.o sem.o
// ...
### Dependencies:
sem.s sem.o: sem.c ../include/linux/sem.h ../include/linux/kernel.h \
../include/unistd.h

6. 实现生产者程序 producer.c 和 消费者程序 consumer.c

   为了确保对共享内存操作的互斥，仍需要使用一个信号量在每次读写的时候进行限制；同理，还需要两个信号量来保证共享内存中缓冲区大小为 10

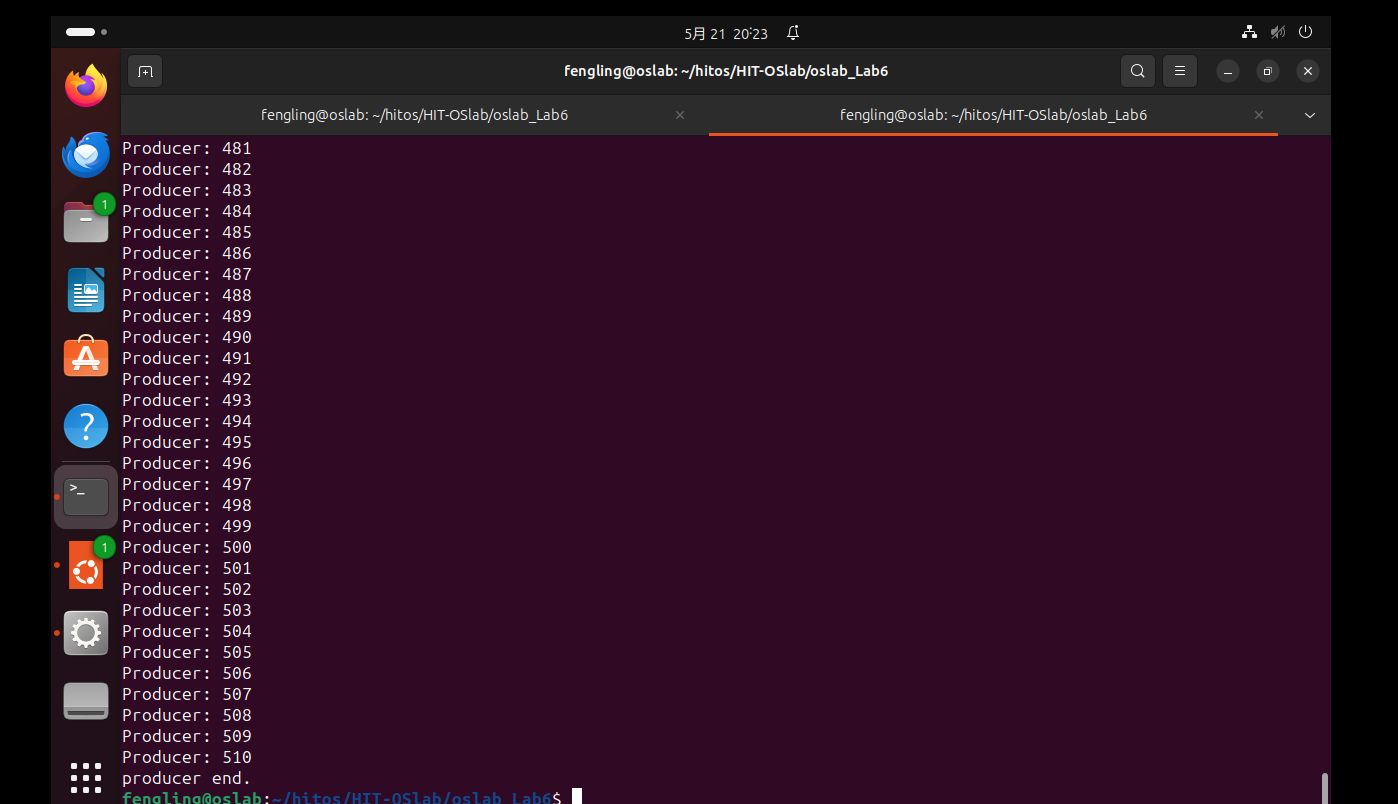

producer.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53

#define __LIBRARY__
#include <stdio.h>
#include <stdlib.h>
#include <linux/sem.h>
#include <unistd.h>
#include <fcntl.h>

#define SIZE 10
#define M 510

/* add */
_syscall2(int,sem_open,const char*,name,unsigned int,value)
_syscall1(int,sem_wait,sem_t *,sem)
_syscall1(int,sem_post,sem_t *,sem)
_syscall1(int,sem_unlink,const char *,name)
_syscall2(int,shmget,int,key,int,size)
_syscall1(int, shmat, int, shmid)

int main()
{
    int shm_id;
    int count = 0;
    int *p;
    int curr;

    sem_t *sem_empty, *sem_full, *sem_shm;  /*3个信号量*/
    sem_empty = sem_open("empty", SIZE);
    sem_full = sem_open("full", 0);
    sem_shm = sem_open("shm", 1);

    shm_id = shmget(2521, SIZE);    /* 获取一块空闲的物理页面来创建共享内存 */
    p = (int *)shmat(shm_id);       /* 将指定物理页面映射到当前进程的虚拟内存空间 */

    /*生产多少个产品就循环几次*/
    while (count <= M) {
        /*empty大于0,才能生产*/
        sem_wait(sem_empty);    /* empty-- */
        sem_wait(sem_shm);      /* mutex-- */

        /*从上次位置继续向文件缓冲区写入一个字符*/
        curr = count % SIZE;    /*更新写入缓冲区位置，保证在0-9之间，缓冲区最大为10*/
        *(p + curr) = count;
        printf("Producer: %d\n", *(p + curr));
        fflush(stdout);

        sem_post(sem_shm);      /* mutex++ */
        sem_post(sem_full);     /* full++，唤醒消费者线程 */
        count++;
    }
    printf("producer end.\n");
    fflush(stdout);
    return 0;
}

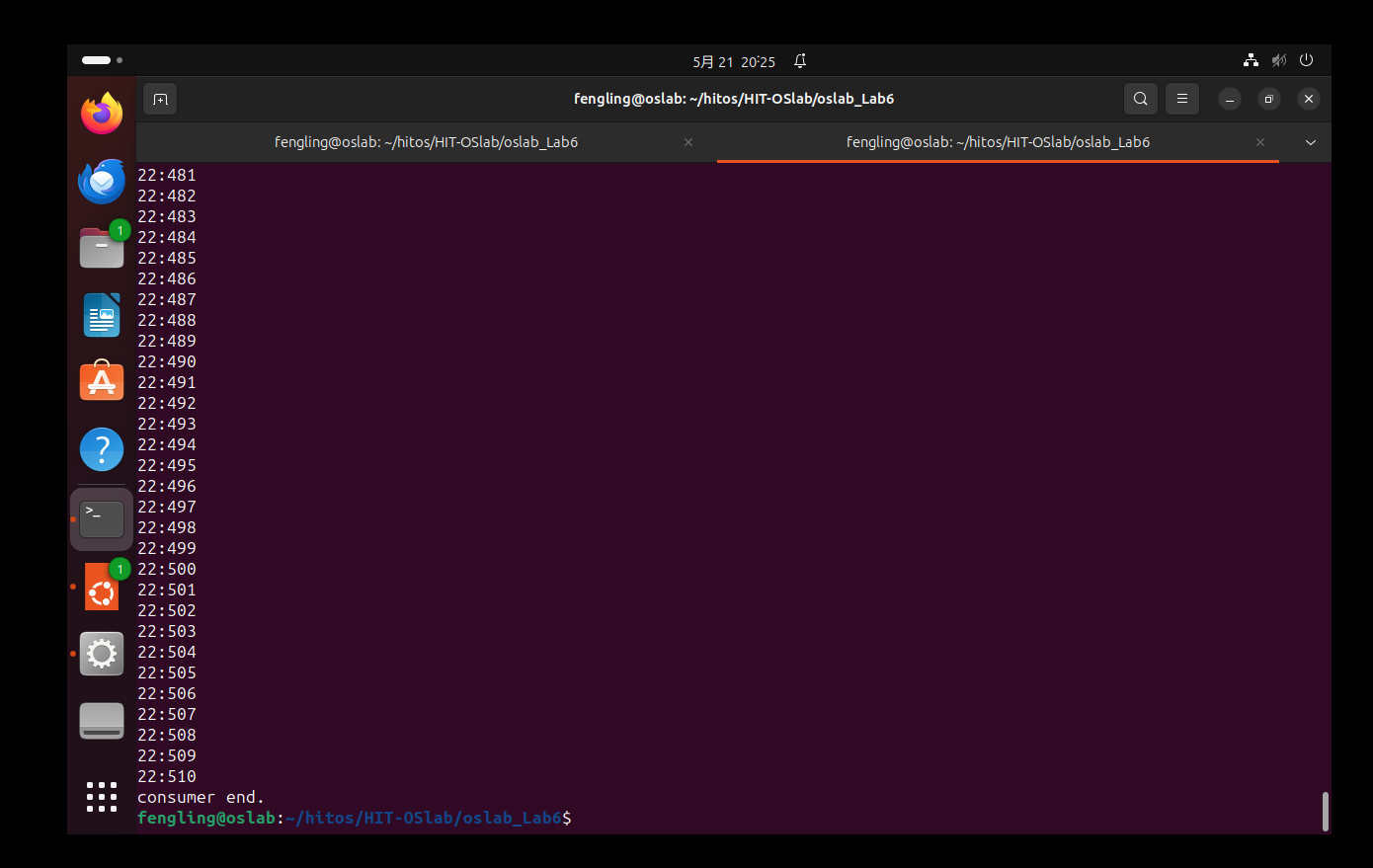

consumer.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56

#define __LIBRARY__
#include <stdio.h>
#include <stdlib.h>
#include <linux/sem.h>
#include <unistd.h>
#include <fcntl.h>

#define SIZE 10
#define M 510

/* add */
_syscall2(int,sem_open,const char*,name,unsigned int,value)
_syscall1(int,sem_wait,sem_t *,sem)
_syscall1(int,sem_post,sem_t *,sem)
_syscall1(int,sem_unlink,const char *,name)
_syscall2(int,shmget,int,key,int,size)
_syscall1(int, shmat, int, shmid)

int main()
{
    int shm_id;
    int count = 0;
    int *p;
    int curr;

    sem_t *sem_empty, *sem_full, *sem_shm;  /*3个信号量*/
    sem_empty = sem_open("empty", SIZE);
    sem_full = sem_open("full", 0);
    sem_shm = sem_open("shm", 1);

    shm_id = shmget(2521, SIZE);    /* 获取一块空闲的物理页面来创建共享内存 */
    p = (int *)shmat(shm_id);       /* 将指定物理页面映射到当前进程的虚拟内存空间 */

    /*生产多少个产品就循环几次*/
    while(count <= M) {
        /* full大于0，才能消费 */
        sem_wait(sem_full); /* full-- */
        sem_wait(sem_shm);  /* mutex-- */

        /*从上次位置继续向文件缓冲区写入一个字符*/
        curr = count % SIZE;    /*更新写入缓冲区位置，保证在0-9之间，缓冲区最大为10*/
        printf("%d:%d\n", getpid(), *(p + curr));
        fflush(stdout);

        sem_post(sem_shm);      /* mutex++ */
        sem_post(sem_empty);    /* empty++，唤醒生产者进程 */
        count++;
    }
    printf("consumer end.\n");
    fflush(stdout);
    /*释放信号量*/
    sem_unlink("empty");
    sem_unlink("full");
    sem_unlink("shm");
    return 0;
}

在linux0.11环境下编译运行

1. 将已经修改的 consumer.c、producer.c 和 unistd.h、sem.h 文件拷贝到linux-0.11 系统中

1
2
3
4
5
6
7

cd oslab_Lab6
sudo ./mount-hdc
cp ./consumer.c ./hdc/usr/root/
cp ./producer.c ./hdc/usr/root/
cp ./linux-0.11/include/unistd.h ./hdc/usr/include/
cp ./linux-0.11/include/linux/sem.h ./hdc/usr/include/linux/
sudo umount hdc

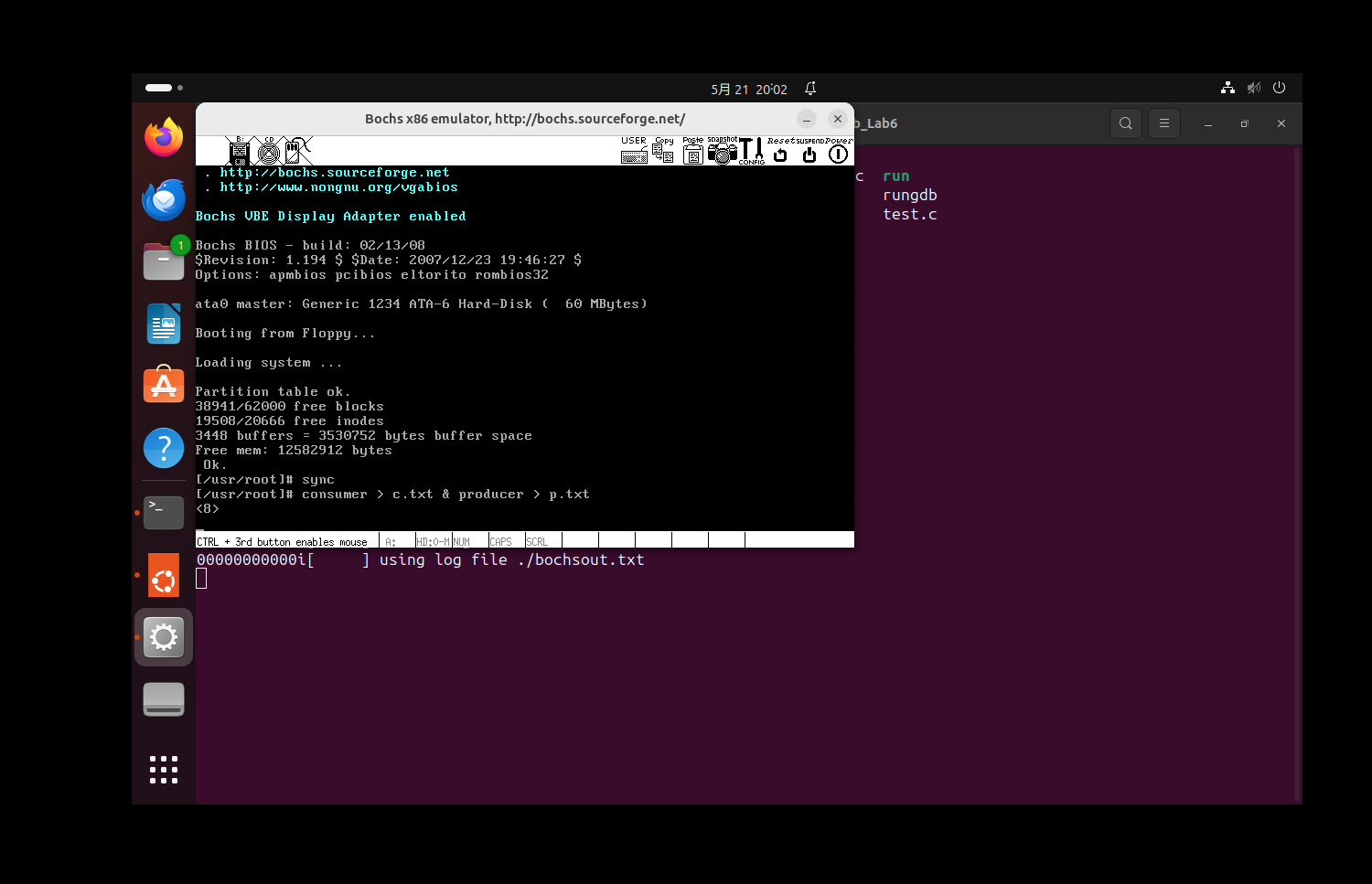

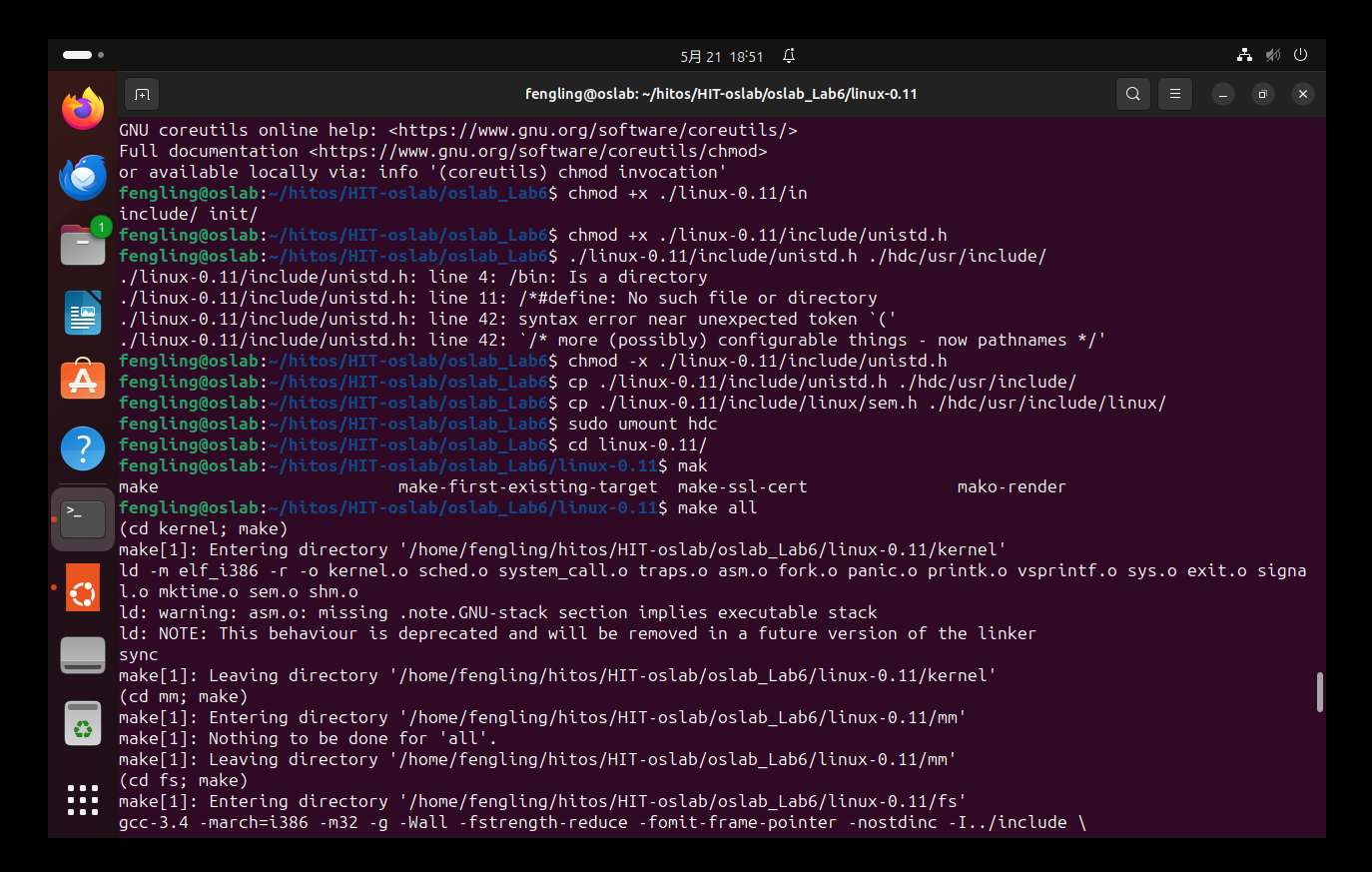

2. 编译及运行Bochs

1
2
3

cd oslab_Lab6/linux-0.11
make all
../run

3. 在linux0.11的Bochs中编译运行生产者-消费者程序

1
2
3
4

gcc -o producer producer.c
gcc -o consumer consumer.c
sync
./producer > p.txt & ./consumer > c.txt

4. 在Ubuntu中挂载hdc，将linux0.11输出的文件移动到Ubuntu中

1
2
3
4

sudo ./mount-hdc
cd /hdc/usr/root/
sudo cp ./p.txt ../../..
sudo cp ./c.txt ../../..

5. 实验结果


参考资料

1. 【哈工大_操作系统实验】Lab7 地址映射与共享
